सेल्फ-लाइनिङ ट्रफिङ आइडलर

कन्वेयर बेल्टलाई केन्द्रमा राख्नु YUFENG Self-Aligning Troughing Idler को मुख्य कार्य हो। यसको स्वचालित पिभोटिङ् फ्रेमले पार्श्व बेल्ट आन्दोलनलाई प्रतिक्रिया दिन्छ र असमान तनाव वा सामग्री लोडिङको कारणले गर्दा, किनारा स्क्र्यापिङ र मर्मतसम्भार अवरोधहरू कम गर्दै गलत अलाइनमेन्टलाई सही गर्न मद्दत गर्दछ। 400-2400 मिमी बेल्ट चौडाइको लागि 89-159 मिमी व्यासमा उपलब्ध छ, यो खानी, अन्न ह्यान्डलिङ र सिमेन्ट ढुवानी प्रणालीहरूको लागि उपयुक्त छ।

उत्पादन परिभाषा र पिभोटिंग सुधार कार्य सिद्धान्त

1. संरचना

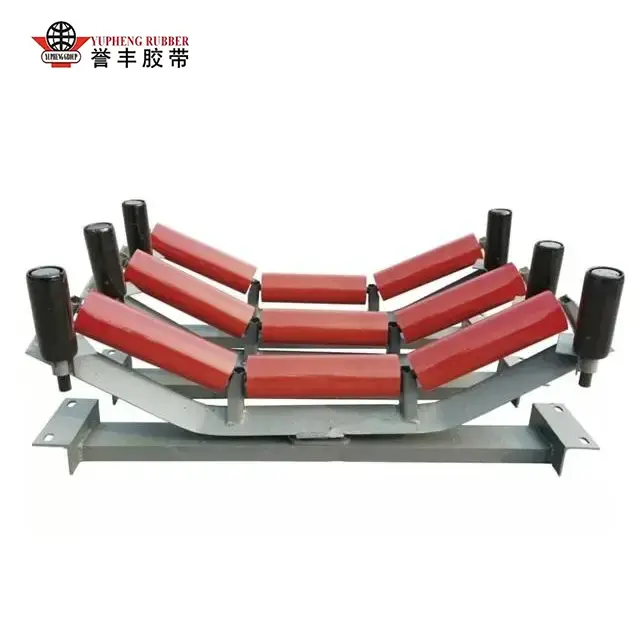

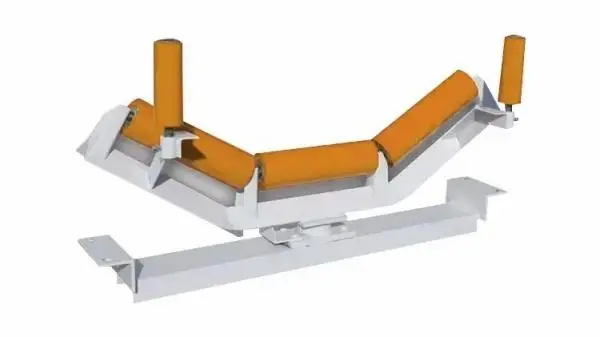

YUFENG सेल्फ-अलाइनिङ ट्रफिङ आइडलर तीन-रोलर बोक्ने एसेम्ब्ली हो जुन स्वतन्त्र रूपमा घुमाउन मिल्ने केन्द्रीय स्विङ बेसमा निर्मित हुन्छ। यसमा एउटा तेर्सो सेन्ट्रल रोलर, दुई सिमेट्रिक इनक्लन्ड विङ रोलरहरू र साइड एन्टी-अफ गाइड रोलरहरू हुन्छन्। जब कन्भेयर बेल्ट असमान सामग्री लोडिङ, असंगत बेल्ट तनाव वा कन्वेयर पङ्क्तिबद्ध परिवर्तनको कारण विचलित हुन्छ, बेल्ट किनाराले गाइड रोलरलाई सम्पर्क गर्दछ र आइडलर फ्रेमलाई 5°–8° स्विङ गर्न ड्राइभ गर्दछ, एक उल्टो सुधारात्मक बल उत्पन्न गर्दछ जसले बेल्टलाई स्वचालित रूपमा केन्द्र तिर निर्देशित गर्दछ।

YUFENG ले मोटो Q235 सिमलेस स्टील ट्युबहरू, ठोस कोल्ड-ड्रान इन्टिग्रल शाफ्टहरू, हेभी-ड्युटी कास्ट स्टिल पिभोट सिटहरू र डबल-लेयर लेबिरिन्थ कम्पोजिट सिलहरू प्रयोग गर्दछ। प्रत्येक रोलर कम-घर्षण डबल-सील 6204/6305 बियरिङहरू लगाइएको छ, रेडियल रनआउट 0.5mm तल नियन्त्रित र 1.4–2.4N मा स्थिर रोटेशन प्रतिरोध राखिएको छ। यो संरचनाले धुलो, आर्द्र र तापमान-चर वातावरणमा -20 ℃ देखि +80 ℃ सम्म स्थिर, कम-आवाज सञ्चालन प्रदान गर्दछ।

2. अनुकूलित स्व-पङ्क्तिबद्ध कन्फिगरेसनहरू

मानक कार्बन स्टिल मोडेलहरूका अतिरिक्त, YUFENG ले सामग्री फिडिङ पोइन्टहरूका लागि रबर-लेग्ड प्रभाव मोडेलहरू, नुन कुहिरो र रासायनिक वातावरणका लागि UHMWPE एन्टि-कोरोसन मोडेलहरू, र भट्ठा खरानी प्रसारण लाइनहरूको लागि उच्च-तापमान मोडेलहरू सहित विभिन्न सञ्चालन अवस्थाहरूको लागि अनुकूलित स्व-पङ्क्तिबद्ध आइडलरहरू प्रदान गर्दछ। सबै आगमन कच्चा मालहरू लगातार उत्पादन गुणस्तर सुनिश्चित गर्न उत्पादन अघि तन्य शक्ति र रासायनिक संरचना निरीक्षणबाट गुज्रिन्छ।

प्रमाणित फिल्ड टेस्ट डाटा

1. सात-महिना निरन्तर ट्र्याकिङ परीक्षण

YUFENG ले निरन्तर सञ्चालन अन्तर्गत ट्रफिङ आइडलरको वास्तविक ट्र्याकिङ कार्यसम्पादन मूल्याङ्कन गर्न १.२ किलोमिटर अनाज ढुवानी प्रणालीमा सात महिनाको निर्बाध क्षेत्र परीक्षण सञ्चालन गर्‍यो। परिक्षण बाहिरी अनाज स्टकयार्डमा परिवर्तनशील हावा अवस्था र तापमान -12 ℃ देखि +72 ℃ सम्म गरिएको थियो। प्रत्येक अल्छी समूहले गहुँ, मकै र चामल ढुवानी गर्दा 2200kg सम्मको भार ह्यान्डल गर्यो।

2. कोर प्रदर्शन परिणामहरू

सुधार प्रतिक्रिया:आइडलरले ०.८ सेकेन्ड भित्र बेल्ट विचलनमा प्रतिक्रिया दियो र बेल्टलाई केन्द्र तर्फ ध्यान दिन नसकिने दोलनलाई निरन्तर निर्देशित गर्यो।

बेल्ट संरक्षण:बेल्ट किनारा घर्षण 45% ले घटाइएको थियो, रेकर्ड गरिएको बेल्ट प्रतिस्थापन चक्र 12 महिनाबाट 18 महिनामा विस्तार गर्दै।

सामाग्री फैलिने:एउटै कन्भेइङ भोल्युम अन्तर्गत, फिक्स्ड ट्रफ आइडलरहरूसँग सामग्री चुहावट ३.१% बाट YUFENG स्व-पङ्क्तिबद्ध आइडलरहरूसँग ०.३२% मा घट्यो।

सील र स्विङ स्थायित्व:लगातार ३५ दिनको चक्रीय धुलो र पानी-स्प्रे एजिङ परीक्षण पछि, सबै परीक्षण नमूनाहरूले कुनै असर जामिङ वा पिभोट शाफ्ट रस्ट देखाएनन्।

पूर्ण दायरा उत्पादन वर्गीकरण र मानक प्राविधिक प्यारामिटर तालिका

1. सेल्फ अलाइनिङ ट्रफिङ आइडलर श्रृंखला

YUFENG ले विभिन्न लोड अवस्था, कन्वेयर लेआउट र सञ्चालन वातावरणका लागि चार कोर सेल्फ अलाइनिङ ट्रफिङ आइडलर शृङ्खलाहरू विकास गर्छ। अनुकूलित आयामहरू र कन्फिगरेसनहरू विशेष सन्देश प्रणालीहरूको लागि पनि उपलब्ध छन्।

मानक 3-रोल सेल्फ-लाइनिङ ट्रफ आइडलर:20°, 30°, 35° र 45° ट्रफ कोणहरूसँग उपलब्ध अन्न, बालुवा र खनन अनुप्रयोगहरूको लागि सामान्य-उद्देश्य मोडेल।

प्रभाव सेल्फ-लाइनिङ ट्रफ आइडलर:सामग्री फिडिङ पोइन्टहरूको लागि बाक्लो रबर-लेग्ड रोलरहरूसँग सुसज्जित, स्वचालित बेल्ट ट्र्याकिङ कायम राख्दा तत्काल प्रभाव बलको 72% सम्म अवशोषित गर्न मद्दत गर्दछ।

उल्टो सेल्फ-लाइनिङ ट्रफ आइडलर:शटल कन्भेयरहरू र पोर्ट स्टकयार्ड कन्भेइङ प्रणालीहरू पारस्परिक गर्नका लागि द्विदिशात्मक स्विङ पिभोट संरचना सुविधाहरू।

UHMWPE एन्टी-कोरोसन सेल्फ-लाइनिङ ट्रफ आइडलर:रासायनिक प्लान्टहरू, तटीय टर्मिनलहरू र नुन-कुहिरो वातावरणहरूको लागि स्टेनलेस स्टील पिभोट शाफ्टको साथ गैर-धातु बहुलक रोलर बडी प्रयोग गर्दछ।

2. मानक प्राविधिक प्यारामिटरहरू

वास्तविक ग्लोबल औद्योगिक ग्राहक परियोजना केसहरू

1. अष्ट्रेलिया ठूलो अन्न टर्मिनल कन्वेयर परियोजना

परियोजना स्केल:९ किलोमिटर लामो क्रस-यार्ड ग्रेन कन्भेयर प्रणाली, १००० एमएम चौडा यातायात बेल्टले सुसज्जित र १८०० टन प्रति घण्टाको कन्भेइङ क्षमता डिजाइन गरिएको।

ग्राहक चुनौती:मौलिक फिक्स्ड ट्रफ आइडलरहरूले हावा-प्रेरित बेल्ट विचलनलाई प्रभावकारी रूपमा सच्याउन सकेनन्। लगातार बेल्ट भटकनेले किनारा च्यात्ने र अन्न रिसाउने कारण बनाउँछ, परिणामस्वरूप हरेक महिना 32 घण्टासम्म अनियोजित बन्द समय हुन्छ।

YUFENG समाधान:हामीले प्रबलित स्विङ पिभोट सिटहरू सहित अनुकूलित 35° स्व-पङ्क्तिबद्ध ट्रफिंग आइडलरहरू आपूर्ति गर्यौं, बाहिरी सञ्चालन अवस्थाहरूमा निरन्तर स्वचालित बेल्ट सुधार प्रदान गर्दै।

16 महिनाको निरन्तर सञ्चालन पछि, सेल्फ-सेन्टरिङ प्रणालीले वर्षभरि स्थिर सुधार कार्यसम्पादन कायम राख्यो, मासिक मर्मत डाउनटाइमलाई 70% ले घटाउँदै।

ग्राहक प्रतिक्रिया:"YUFENG स्व-पङ्क्तिबद्ध आइडलरहरूको स्वचालित ट्र्याकिङ कार्यसम्पादनले हाम्रो लामो समयदेखि रहेको बेल्ट वान्डर समस्यालाई पूर्ण रूपमा समाधान गर्छ, अनाजको फोहोर र मर्मत श्रम लागतहरू घटाउँछ।"

2. दक्षिण अफ्रिका ओपन-पिट क्रोम अयस्क कन्भेइङ लाइन

काम गर्ने अवस्था:कन्भेयर प्रणाली असमान ढलान, भारी लम्प अयस्क प्रभाव र उच्च धुलो एकाग्रता संग वर्षभरि पहाडी भू-भागमा सञ्चालन हुन्छ।

YUFENG समाधान:हामीले बाक्लो रबर-लेग्ड रोलरहरू र धुलो सुरक्षा संरचनाहरू सहित प्रबलित पिभोट सिटहरूले सुसज्जित इम्प्याक्ट ट्रफिंग आइडलरहरू उपलब्ध गरायौं।

दुई वर्षको लगातार भारी-लोड सञ्चालन पछि, आइडलरहरूले सुधार विफलता बिना स्थिर स्वचालित सुधार प्रदर्शन कायम राखे, प्रभावकारी रूपमा कन्वेयर बेल्ट पङ्क्तिबद्ध विश्वसनीयतामा सुधार र मर्मत आवश्यकताहरू घटाउँदै।

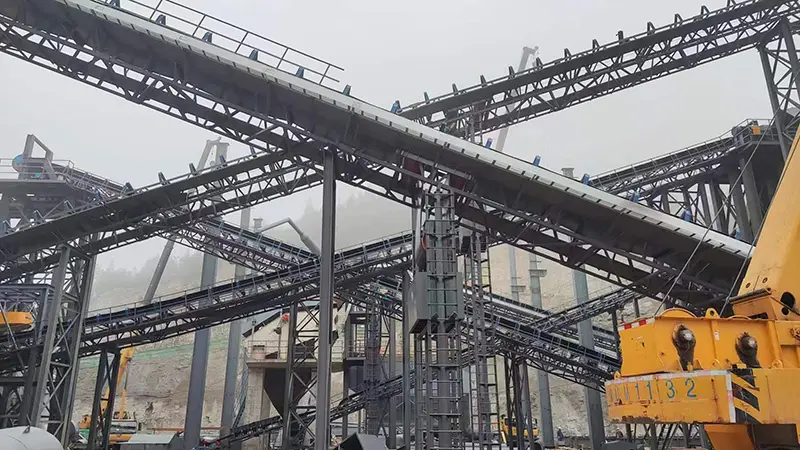

3. घरेलु 4500 टन प्रति दिन कुल खदान उत्पादन लाइन

काम गर्ने अवस्था:उत्पादन लाइनले लगातार सामग्री लोडिङ असंतुलनको साथ अत्यधिक घर्षण ढु stone्गा समुच्चयहरू ह्यान्डल गर्दछ, गम्भीर बेल्ट विचलन र द्रुत बेल्ट किनारा लगाउने कारण।

YUFENG समाधान:लामो दूरीको समग्र यातायातको समयमा निरन्तर बेल्ट सेन्टरिङ कायम राख्न हामीले भारी शुल्क स्व-पङ्क्तिबद्ध ट्रफिंग आइडलरहरू आपूर्ति गर्यौं।

अनुकूलित आत्म-सुधार संरचनाले बेल्ट विचलन समस्याहरू कम गर्‍यो, कन्वेयर बेल्ट प्रतिस्थापन आवृत्ति कम गर्‍यो र खदान प्रसारण प्रणालीको समग्र स्थिरता सुधार गर्‍यो।

कोर प्रतिस्पर्धात्मक लाभहरू बनाम साधारण निश्चित ट्रफ इडलरहरू

विस्तृत आवेदन स्पष्टीकरणको साथ लागू औद्योगिक परिदृश्यहरू

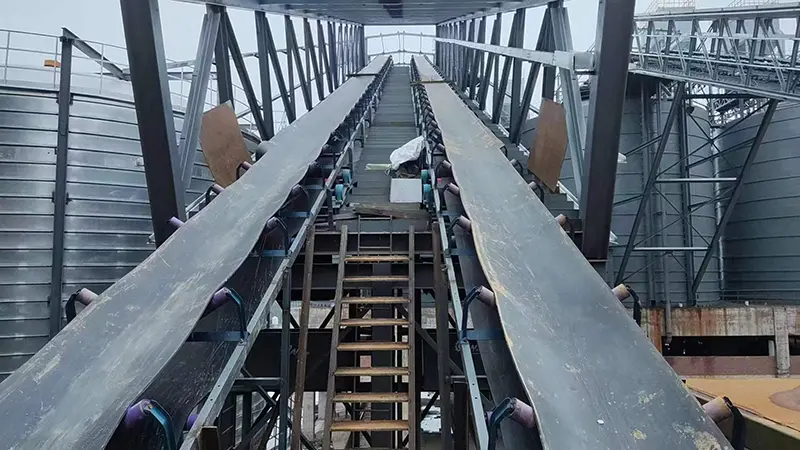

1. अन्न र कृषि उद्योग

YUFENG Self Aligning Troughing Idler व्यापक रूपमा ठूला अन्न भण्डारण टर्मिनलहरू, चामल र मकै प्रशोधन प्लान्टहरू, र बाहिरी अन्न भण्डारण ढुवानी प्रणालीहरूमा प्रयोग गरिन्छ। हावाको हस्तक्षेप र असमान सामग्री लोडिङबाट प्रभावित लामो दूरीको अन्न ढुवानीको लागि, आत्म-केन्द्रित संरचनाले बेल्ट विचलनलाई निरन्तर सुधार गर्छ, अनाजको रिसाव घटाउँछ र कन्भेइङ स्थिरतामा सुधार गर्छ।

२. खानी उद्योग

ओपन-पिट कोइला खानीहरूमा, क्रोम अयस्क खानीहरू, फलाम अयस्क परियोजनाहरू र कुल खदानहरूमा, लामो-स्प्यान कन्भेयर प्रणालीहरूले अक्सर असमान लोडिङ, भू-भाग परिवर्तन र भारी सामग्रीको प्रभावको कारण बेल्ट वान्डरिङको सामना गर्छन्। YUFENG स्व-पङ्क्तिबद्ध ट्रफिंग आइडलरहरूले स्थिर बेल्ट पङ्क्तिबद्धता कायम राख्न र किनाराको पहिरन, च्यात्ने जोखिम र अप्रत्याशित डाउनटाइम कम गर्न स्वचालित ट्र्याकिङ प्रदर्शन प्रदान गर्दछ।

3. थर्मल पावर प्लान्टहरू

थर्मल पावर प्लान्टहरूलाई लामो दूरीको कोइला फिडिङ र चूना ढुङ्गा डिसल्फुराइजेसन सामग्री ढुवानीका लागि भरपर्दो कन्वेयर अपरेशन चाहिन्छ। YUFENG सेल्फ अलाइनिङ ट्रफिङ आइडलरहरूले कन्वेयर बेल्ट पोजिसनिङलाई निरन्तर सञ्चालनको क्रममा, प्रणालीको विश्वसनीयतामा सुधार गर्न र बेल्ट विचलनको कारण हुने मर्मतसम्भार आवृत्ति घटाउन मद्दत गर्छ।

4. निर्माण सामग्री उद्योग

सिमेन्ट प्लान्टहरू, बालुवा र ढुङ्गाको समग्र उत्पादन लाइनहरू र अन्य भारी सामग्री ह्यान्डलिंग अनुप्रयोगहरूको लागि, असमान सामग्री वितरणले सजिलै कन्वेयर बेल्ट अफसेट हुन सक्छ। YUFENG स्व-पङ्क्तिबद्ध आइडलर प्रणालीहरूले स्वचालित रूपमा बेल्ट चलिरहेको स्थिति समायोजन गर्दछ, घर्षण बल्क सामग्रीहरूको सहज यातायात सुनिश्चित गर्दै।

5. पोर्ट र बल्क कार्गो घाट

तटीय बन्दरगाहहरू र बल्क कार्गो टर्मिनलहरू प्रायः कडा हावाको अवस्था र जटिल लोडिङ वातावरणमा सञ्चालन हुन्छन्। YUFENG स्व-पङ्क्तिबद्ध ट्रफिंग आइडलरहरू अनाज, अयस्क र बल्क कार्गो अनलोडिङ प्रणालीहरूको लागि उपयुक्त छन्, जसले लामो दूरीको कन्भेइङ अपरेसनहरूमा स्थिर बेल्ट ट्र्याकिङ प्रदर्शन प्रदान गर्दछ।

6. रसायन र नुन उत्पादन उद्योग

रासायनिक बिरुवा र तटीय नुन उत्पादन वातावरण को लागी एसिड, क्षार र नुन कुहिरो क्षरण को लागी पर्दाफास को लागी, YUFENG ले UHMWPE एन्टी-कोरोसन सेल्फ अलाइनिंग ट्रफ इडलरहरुलाई जंग प्रतिरोधी सामग्री र कठोर वातावरणमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्न अनुकूलित संरचना प्रदान गर्दछ।

कारखाना व्यावसायिक शक्ति र आधिकारिक वैश्विक योग्यता

1. उन्नत उत्पादन क्षमता र उत्पादन क्षमता

YUFENG सँग एक मानकीकृत २१,००० वर्ग मिटर स्वचालित उत्पादन कार्यशाला छ जसमा ५५ वटा भन्दा बढी CNC परिशुद्धता प्रशोधन उपकरणहरू छन्। कन्भेयर आइडलरहरूको 85,000 सेटको मासिक उत्पादन क्षमता र कन्वेयर रोलरहरू र ट्र्याकिङ सुधार कम्पोनेन्टहरूमा फोकस गर्ने 15 वर्षभन्दा बढी उत्पादन अनुभवको साथ, YUFENG ले विश्वव्यापी औद्योगिक ग्राहकहरूका लागि भरपर्दो आत्म-पङ्क्तिबद्ध आइडलर समाधानहरू प्रदान गर्दछ।

2. अन्तर्राष्ट्रिय प्रमाणपत्र र परियोजना योग्यता समर्थन

सबै YUFENG Self Aligning Troughing Idler उत्पादनहरूले ISO9001 अन्तर्राष्ट्रिय गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण, MT/T 821 खनन सुरक्षा मानक आवश्यकताहरू र CE निर्यात अनुपालन प्रमाणीकरण पास गर्दछ। पूरा तेस्रो-पक्ष कारखाना अडिट रिपोर्टहरू र ट्र्याकिङ प्रदर्शन परीक्षण रिपोर्टहरू ग्राहक परियोजना अनुमोदन, आपूर्तिकर्ता योग्यता समीक्षा र गुणस्तर मूल्याङ्कन समर्थन गर्न प्रदान गर्न सकिन्छ।

3. सख्त गुणस्तर नियन्त्रण र प्रदर्शन प्रमाणिकरण

YUFENG ले एक स्वतन्त्र गुणस्तर निरीक्षण प्रयोगशाला सञ्चालन गर्दछ र सम्पूर्ण निर्माण प्रक्रियामा कडा गुणस्तर नियन्त्रण लागू गर्दछ। निरीक्षण प्रक्रियाहरूमा कच्चा मालको मेकानिकल बल निरीक्षण, अर्ध-समाप्त पिभोट स्विङ स्मूथनेस परीक्षण, समाप्त उत्पादन निरन्तर विचलन सुधार थकान परीक्षण, सील धुलो र पानी स्प्रे एजिंग सिमुलेशन परीक्षण, र ढुवानी अघि स्थिर उत्पादन प्रदर्शन सुनिश्चित गर्न अन्तिम निर्यात प्याकेजिङ निरीक्षण समावेश छ।

4. अनुकूलित ईन्जिनियरिङ् समर्थन र ग्लोबल सेवा

YUFENG ले नि:शुल्क CAD ईन्जिनियरिङ् रेखाचित्र आपूर्ति, साना परीक्षण अर्डरहरूको लागि 7-दिनको द्रुत नमूना वितरण र अनुकूलित स्व-पङ्क्तिबद्ध आइडलर अर्डरहरूको लागि 16-20 दिन उत्पादन चक्रहरूलाई समर्थन गर्दछ। हाम्रो प्राविधिक टोलीले ठूला विदेशी कन्वेयर परियोजनाहरूको लागि विश्वव्यापी रिमोट-बिक्री पछि मार्गदर्शन र साइट कन्वेयर लेआउट मिल्दो सेवाहरू प्रदान गर्दछ।

FAQ

1. प्रश्न: कन्भेयर लाइनहरूमा सेल्फ-अलाइनिङ ट्रफिङ आइडलर कहाँ स्थापना गर्नुपर्छ?

A: लामो दुरीका कन्भेयरहरूको बोक्ने पक्षमा प्रत्येक 15-30 मिटरमा एउटा सेट स्थापना गर्न र सुधार दक्षता बढाउन ट्रान्सफर पोइन्टहरू, माथिल्लो/डाउनहिल खण्डहरू र हावा-एक्सपोज्ड बाहिरी खण्डहरूमा थप सेटहरू थप्न सिफारिस गरिन्छ। 35° ट्रफ कोण धेरै खानी र अन्न ढुवानी परियोजनाहरूको लागि विश्वव्यापी मानक हो; 20° लाइट-लोड कृषि सामग्री ढुवानीमा फिट हुन्छ, जबकि 45° गहिरो-ट्रफ मोडेल उच्च क्षमताको बल्क यातायातको लागि हो। हामी तपाईंको कन्वेयर डिजाइन रेखाचित्र अनुसार पूर्ण रूपमा कोष्ठक स्विंग कोण समायोजन गर्न सक्छौं।

2. प्रश्न: के तपाईं तटीय नुन गज र रासायनिक बिरुवाहरूका लागि एन्टी-क्रोसन सेल्फ अलाइनिङ ट्रफिंग आइडलरहरू आपूर्ति गर्न सक्नुहुन्छ?

A: बिल्कुल। हामी तीनवटा एन्टी-क्रोसन मिल्दो समाधानहरू प्रदान गर्दछौं: UHMWPE गैर-मेटल पोलिमर सेल्फ-अलाइनिंग आइडलरहरू, बाक्लो रबर-कोटेड एन्टी-रस्ट स्टिल आइडलरहरू र अनुकूलित स्टेनलेस स्टील पिभोट शाफ्ट आइडलरहरू, जसले दीर्घकालीन एसिड, क्षार र नुन कुहिरो संक्षारक कार्य वातावरणमा अनुकूलन गर्न सक्छ।

3. प्रश्न: तपाईंको न्यूनतम अर्डर मात्रा र मानक डेलिभरी समय के हो?

A: नमूना परीक्षण आदेश MOQ 1 टुक्रा हो; थोक औपचारिक आदेश MOQ 100 सेट छ। मानक स्टक परम्परागत स्व-पङ्क्तिबद्ध आइडलर विशिष्टताहरू 7 कार्य दिन भित्र डेलिभर गर्न सकिन्छ, जबकि अनुकूलित गैर-मानक सेल्फ-पङ्क्तिबद्ध ट्रफ आइडलरलाई उत्पादन अवधिको 16-20 दिन आवश्यक पर्दछ।

4. प्रश्न: के तपाईंका आत्म-केन्द्रित ट्रफ आइडलरहरू अन्तर्राष्ट्रिय औद्योगिक डिजाइन मापदण्डहरू अनुरूप छन्?

A: सबै तयार उत्पादनहरूले पूर्ण रूपमा CEMA, ISO, MT/T 821 र DIN ग्लोबल कन्वेयर औद्योगिक मापदण्डहरूको पालना गर्दछ, पूर्ण आधिकारिक ट्र्याकिङ प्रदर्शन परीक्षण रिपोर्टहरू सीमापार निर्यात भन्सार क्लियरेन्सको लागि संलग्न छन्।

YUFENG लाई सम्पर्क गर्नुहोस्

के तपाइँ लगातार बेल्ट विचलन हटाउन र लामो-समय कन्वेयर सञ्चालन लागतहरू कम गर्न स्थिर र कम मर्मतसम्भार आइडलर समाधान खोज्दै हुनुहुन्छ? उत्पादन नमूनाहरू, अनुकूलित प्राविधिक रेखाचित्र र कारखाना प्रत्यक्ष उद्धरण अनुरोध गर्न आज YUFENG पेशेवर इन्जिनियरिङ टोली सम्पर्क गर्नुहोस्।

YUFENG ले खानी, कृषि, बन्दरगाह, पावर प्लान्टहरू, रासायनिक उद्योगहरू र विश्वभरका अन्य थोक सामग्री ह्यान्डलिंग अनुप्रयोगहरूको लागि पूर्ण कन्वेयर ट्र्याकिङ सुधार समाधानहरू प्रदान गर्दछ।
