ट्रफिङ सेल्फ-अलाइनिङ आइडलर

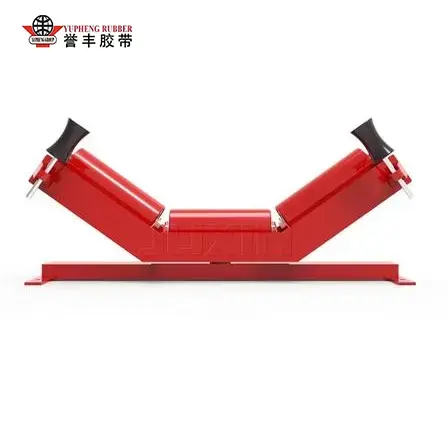

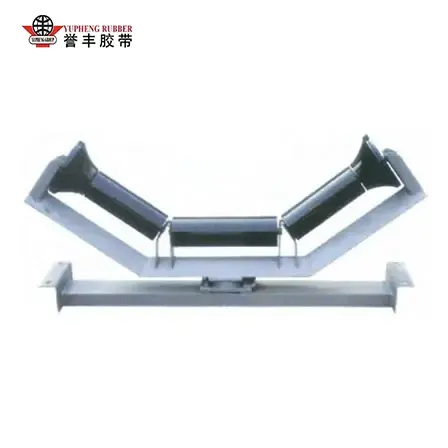

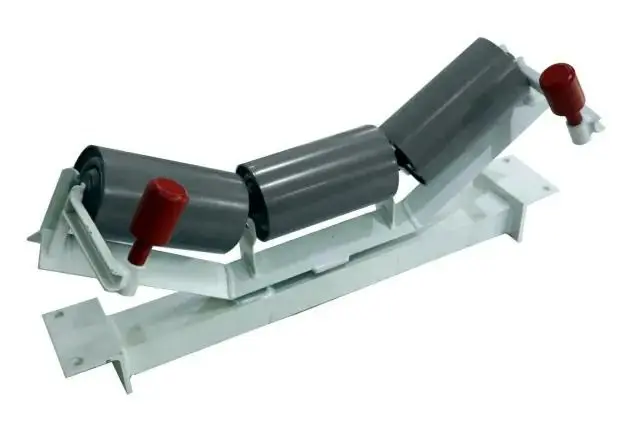

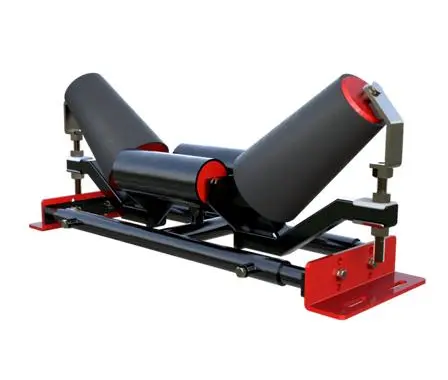

YUFENG Troughing Self-Aligning Idler एक विशेष रूपमा अनुकूलित थ्री-रोलर ट्रफ क्यारियर सेट हो जुन बेल्ट कन्भेयरहरूको लोड बोक्ने स्ट्र्यान्डको लागि विशेष रूपमा विकसित गरिएको छ, आधारभूत सामग्री समर्थन र स्वचालित बेल्ट सेन्टरिंग कार्यहरू एउटै सम्मेलनमा एकीकृत गर्न डिजाइन गरिएको हो। फिक्स्ड साधारण ट्रफ आइडलरहरू भन्दा फरक जसले विचलन सुधार बिना मात्र लोड बेयरिङ प्रदान गर्दछ, यस उत्पादनको मूल नवीनता माथिल्लो रोलर कोष्ठक र आधार फ्रेम बीचको फ्लोटिंग केन्द्रीय पिभोट जडानमा निहित छ, दुबै पखेटामा स्थापित ठाडो एन्टी-डिफ्लेक्शन गाइड रोलरहरूसँग जोडिएको छ।

जब कन्भेयर बेल्ट अपरेशनको क्रममा बायाँ वा दायाँ बग्छ, बेल्ट किनाराले ठाडो गाइड रोलरलाई सम्पर्क गर्छ र पार्श्व थ्रस्ट उत्पन्न गर्दछ, सम्पूर्ण माथिल्लो ट्रफ फ्रेमलाई केन्द्रीय स्पिन्डल वरिपरि ५°–८° घुमाउन ड्राइभ गर्छ। झुकेका पखेटा रोलरहरूले त्यसपछि घुमाउरो बेल्टलाई उपकरण केन्द्र रेखामा धकेल्न रिभर्स तेर्सो कर्षण उत्पादन गर्छन्, बाह्य शक्ति वा मानव हस्तक्षेप बिना वास्तविक-समय निरन्तर ट्र्याकिङ हासिल गर्दै।

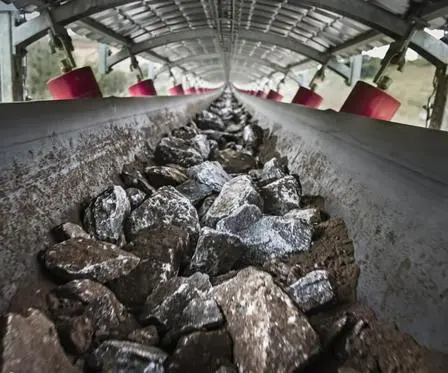

थ्री-रोलर ट्रफ संरचनाले स्थिर V-आकारको सामग्री बोक्ने सतह बनाउँछ, बल्क सामग्री लोड गर्ने क्षमता बढाउँछ र अस्थिर लोड भोल्युमहरूमा पनि साइड स्पिलेज घटाउँछ।

यो आइडलरले ST शृङ्खलाको स्टिल कर्ड बेल्ट र बहु-तह फेब्रिक बेल्टहरू सहित सबै मुख्यधारा कन्भेयर बेल्टहरूसँग मेल खान्छ, जुन छोटो दूरीको स्थानान्तरण लाइनहरू र 2 किलोमिटरभन्दा बढी लम्बाइ भएको ओभरल्याण्ड लामो दूरीको कन्भेइङ प्रणालीहरूमा लागू हुन्छ।

यसले पारम्परिक फिक्स्ड आइडलर्सका त्रुटिहरूलाई पूर्ण रूपमा सम्बोधन गर्दछ जस्तै बारम्बार म्यानुअल पङ्क्तिबद्धता, गम्भीर बेल्ट किनारा लगाउने र पूर्ण बेल्ट पटरीबाट उत्रिएको बारम्बार आपतकालीन शटडाउनहरू, मध्यम र भारी औद्योगिक निश्चित कन्भेइङ लाइनहरूको लागि अनिवार्य मानक फिटिंग बन्न।

सामग्री चयन र उत्पादन शिल्प

1. फ्रेम र आधार सामग्री

सम्पूर्ण समर्थन फ्रेम, माथिल्लो रोलर कोष्ठक र निश्चित आधारले 4mm देखि 8mm सम्मको प्लेट मोटाईको साथ Q235B हट-रोल्ड कार्बन स्टिललाई अपनाउँछ। वेल्डिङले आन्तरिक वेल्ड पोर्स र विकृति हटाउन मिश्रित ग्यास शील्ड आर्क वेल्डिङ प्रयोग गर्दछ; सतह उपचारहरूमा तटीय उच्च आर्द्रता र संक्षारक रासायनिक प्लान्ट साइटहरूको लागि इलेक्ट्रोस्ट्याटिक एन्टि-रस्ट स्प्रे पेन्टिङ, हट-डिप ग्याल्भेनाइजिंग वा इपोक्सी कोटिंग समावेश छ।

सेन्ट्रल पिभोट शाफ्टले हजारौं घन्टाको निरन्तर सञ्चालन पछि लचिलो फ्रेम पिभोटिङ सुनिश्चित गर्न उच्च टोर्सन प्रतिरोध र कम रोटेशन वेयरको विशेषता सहित 45# कोल्ड-ड्रान उज्यालो राउन्ड स्टिललाई क्वेन्चिङ र टेम्परिङ ट्रीटमेन्ट अपनाउँछ।

2. रोलर असेंबली क्राफ्ट

रोलर शेलहरू भित्ता मोटाई 3.0–6.0mm भएको उच्च-परिशुद्धता ERW सिमलेस स्टिल ट्यूबहरू हुन्, रासायनिक खनिज ढुवानीका लागि वैकल्पिक HDPE एन्टी-कोरोसन शेलहरू। चलिरहेको कम्पन कम गर्नको लागि आन्तरिक समर्थन शाफ्टहरू परिशुद्धता ≤0.7mm एकाग्रतामा परिणत हुन्छन्।

C3 क्लियरेन्सका साथ गहिरो ग्रूभ बल बेरिङहरू दुवै रोलर छेउमा स्थापना गरिएका छन्, तीन-चरण कम्पोजिट लेबिरिन्थ नायलॉन सिलहरू र आन्तरिक ग्रीस भण्डारण गुहाहरूसँग मेल खान्छ। लिथियम-आधारित एन्टि-रस्ट लुब्रिकेटिङ ग्रीस एसेम्बलीको समयमा पहिले नै भरिएको हुन्छ, धूलो, स्लरी र वर्षाको पानीको घुसपैठलाई रोक्दै जामिङ र खिया विफलताबाट बच्न। पखेटा रोलरहरू उच्च घर्षण, भिजेको सामग्री ह्यान्डलिंग परिदृश्यहरूको लागि रबर ढिलोसँग अनुकूलित गर्न सकिन्छ।

3. सम्पूर्ण मेसिन निरीक्षण प्रक्रिया

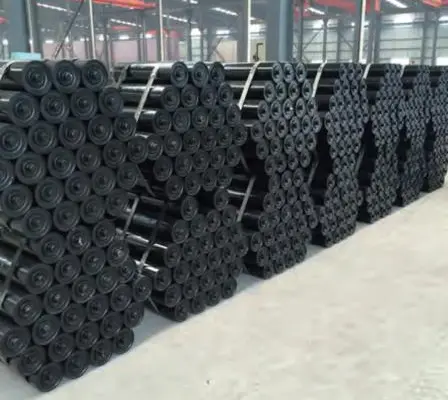

प्रत्येक समाप्त YUFENG ट्रफिंग सेल्फ-अलाइनिंग आइडलरले ढुवानी अघि पूर्ण कारखाना परीक्षण, कभर रोलर रोटेशन प्रतिरोध परीक्षण, पिभोट रोटेशन लचिलोपन परीक्षण, पानी इमर्सन सील परीक्षण, फ्रेम लोड विकृति परीक्षण र एन्टी-रस्ट कोटिंग एडेसन परीक्षण पूरा गर्दछ। प्रत्येक उत्पादन नोडमा अयोग्य उत्पादनहरू विदेशी परियोजना खरीदको लागि लगातार ब्याच प्रदर्शन कायम राख्नका लागि हटाइन्छ।

कार्य सिद्धान्त र प्रदर्शन परीक्षण तुलना डाटा

1. स्वचालित केन्द्रीकरण कार्य तर्क

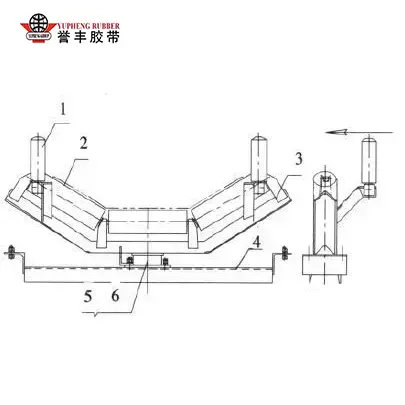

ट्र्याकिङ मेकानिज्मले इलेक्ट्रोनिक वा हाइड्रोलिक सहायक भागहरू बिना शुद्ध मेकानिकल घर्षण प्रसारणमा सञ्चालन गर्दछ। सामान्य सन्तुलित लोड अन्तर्गत, आइडलर फ्रेम तटस्थ स्थितिमा रहन्छ, र तीन ट्रफ रोलरहरूले कन्वेयर बेल्ट र बल्क सामग्रीहरूलाई समान रूपमा समर्थन गर्दछ। एकपटक असमान सामग्री फिडिङ, क्रसविन्ड वा बेल्ट तनाव असंगतिले पार्श्व बहाव निम्त्याउँछ, बेल्ट किनाराले ठाडो साइड गाइड रोलर थिच्छ, तेर्सो बललाई माथिल्लो कोष्ठक एसेम्बलीमा स्थानान्तरण गर्दछ।

कोष्ठक केन्द्रीय पिभोटको वरिपरि घुम्छ, बेल्ट घुम्ने दिशाको विपरीत केन्द्राभिमुख घर्षण बल सिर्जना गर्न विचलन-साइड विंग रोलरलाई अगाडि झुकाउँछ। बेल्ट केन्द्रमा फर्किएपछि, सन्तुलित घर्षणले इडलरलाई यसको तटस्थ अवस्थामा पुनर्स्थापित गर्दछ, जसले उपकरण सञ्चालनमा बन्द-लूप वास्तविक-समय सुधार चक्र बनाउँछ। ठाडो गाईड रोलरहरूले चरम विचलन अवस्थाहरूमा पूर्ण बेल्ट पटरीबाट रोक्नको लागि सीमा स्टपको रूपमा पनि काम गर्दछ।

2. फिल्ड कन्ट्रास्ट टेस्ट डाटा बनाम साधारण फिक्स्ड ट्रफ आइडलर

छ-महिना निरन्तर ट्र्याकिङ परीक्षण 1200mm चौडाइको ओपन-पिट कोइला खान कन्वेयर लाइनमा कार्यसम्पादन अन्तर मापन गर्न पूरा भयो:

परीक्षण परिणामहरूले कन्वेयर लाइनको साथ 30-मिटर अन्तरालहरूमा YUFENG ट्रफिङ सेल्फ-अलाइनिङ आइडलर स्थापना गर्नाले बल्क सामाग्री उद्यमहरूको लागि परिचालन घाटा र श्रम इनपुटलाई ठूलो मात्रामा कम गर्छ।

वास्तविक उद्योग आवेदन केसहरू

यो आइडलर श्रृंखलासँग खनन, बन्दरगाह, सिमेन्ट र धातु विज्ञान क्षेत्रहरूमा प्रमाणित लामो-चक्र सञ्चालन डेटाको साथ, धेरै विदेशी भारी औद्योगिक परियोजनाहरूमा स्थिर समर्थन रेकर्डहरू छन्।

केस 1: दक्षिणपूर्व एशियाई ओपन-पिट कोइला खानी कन्भेइङ लाइन

कच्चा कोइला ढुवानी गर्ने १.८ किलोमिटर मध्यम-लामो दूरीको निश्चित कन्वेयर प्रणालीले स्थानीय उच्च आर्द्रता, भारी धुलो र परिवर्तनशील हावाको अवस्था अन्तर्गत काम गर्ने सबै साइड ट्र्याकिङ पोजिसनहरूका लागि हाम्रो YUFENG ट्रफिङ सेल्फ-अलाइनिङ आइडलरलाई अपनायो।

लगातार 24-घण्टा सञ्चालनको तीन वर्ष पछि, आइडलर फ्रेमहरूले कुनै रस्ट विरूपण देखाउँदैन, रोलरहरू बेयरिङ जाम बिना सजिलै घुमाउँछन्, र मुख्य स्टिल कर्ड कन्भेयर बेल्टले किनारा च्यातेर वा ठूलो-क्षेत्र सामग्री स्पिलेज बिना स्थिर केन्द्रित राख्छ। ग्राहकले स्पष्ट श्रम खर्च बचत प्राप्त गर्दै दैनिक बेल्ट सुधार कार्यमा मूल रूपमा तोकिएका दुई पूर्ण-समय मर्मत कर्मचारीहरू रद्द गरे।

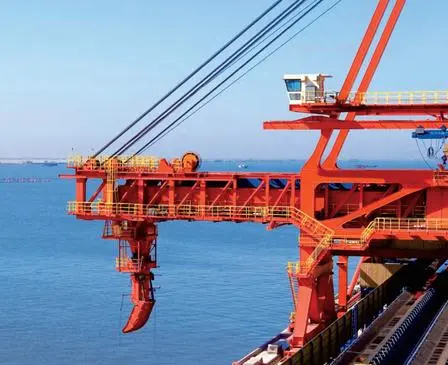

केस 2: यूरोपीय तटीय पोर्ट बल्क अयस्क ह्यान्डलिंग टर्मिनल

बन्दरगाहको 1400mm चौडाइको अयस्क अनलोडिङ कन्भेयरले वर्षभरि कडा क्रसविन्ड हस्तक्षेपको सामना गर्छ, जसले पहिले मानक निश्चित आइडलरहरूसँग बारम्बार बेल्ट घुम्ने गर्दथ्यो। सेल्फ-अलाइनिङ ट्रफ आइडलर एसेम्बलीलाई रिट्रोफिट गरिसकेपछि, हावा-प्रेरित विचलन पूर्ण रूपमा हटाइएको छ। गैल्भेनाइज्ड फ्रेम र बहु-चरण सिल रोलरहरू तटीय नुन कुहिरो जंगमा अनुकूल हुन्छन्, घटक प्रतिस्थापन चक्र 6 महिनाबाट 24 महिनासम्म विस्तार गर्दछ।

अतिरिक्त मुख्यधारा अनुप्रयोग परिदृश्यहरूमा घरेलु सिमेन्ट क्लिंकर कन्भेइङ लाइनहरू, फलामको धातुकर्म स्टकयार्ड कन्भेयरहरू र एग्रीगेट क्वारी क्रसिङ फिडिङ प्रणालीहरू, स्थिर ट्रफिङ कार्यसम्पादन र अल्ट्रा-कम विफलता दरहरूमा लगातार ग्राहक प्रतिक्रियाहरू समावेश छन्। अन-साइट अपरेशन फोटोहरू र पूरा परियोजना सन्दर्भ कागजातहरू अनुरोधमा खरिदकर्ता मूल्याङ्कनको लागि प्रदान गर्न सकिन्छ।

उत्पादन प्राविधिक विशिष्टता प्यारामिटरहरू पूरा गर्नुहोस्

मुख्य फाइदाहरू र किन YUFENG ट्रफिङ सेल्फ-अलाइनिङ आइडलर छनौट गर्नुहोस्

स्वचालित मेकानिकल बेल्ट ट्रयाकिङ

फ्लोटिंग पिभोट फ्रेमले बेल्ट आन्दोलनलाई स्वचालित रूपमा प्रतिक्रिया दिन्छ, लगातार म्यानुअल पङ्क्तिबद्धता बिना केन्द्रित सञ्चालन कायम राख्न र नियमित मर्मत कार्य घटाउन मद्दत गर्दछ।

परिष्कृत सील र पर्यावरण संरक्षण

बहु-तह भूलभुलैया सिलहरूले धूलो, स्लरी र वर्षाको पानीलाई असर सम्मेलनमा प्रवेश गर्नबाट रोक्न मद्दत गर्दछ, आइडलरलाई खानी, बन्दरगाह र सिमेन्ट ढुवानी गर्ने वातावरणको लागि उपयुक्त बनाउँदछ।

स्थिर गर्त समर्थन र विचलन संरक्षण

थ्री-रोलर ट्रफ संरचनाले बल्क सामग्रीहरूको लागि स्थिर समर्थन प्रदान गर्दछ, जबकि ठाडो गाइड रोलरहरूले अत्यधिक बेल्ट आन्दोलनलाई सीमित गर्न र बेल्ट पटरीबाट हट्ने र किनारा क्षतिको जोखिम कम गर्न मद्दत गर्दछ।

लचिलो विशिष्टता अनुकूलन

YUFENG ले विभिन्न कन्वेयर चौडाइहरू, लोड अवस्थाहरू र बेल्ट निर्माणहरू, स्टिल कर्ड र कपडा कन्वेयर बेल्टहरू सहित अनुकूल ट्रफ कोणहरू, रोलर व्यास र फ्रेम उपचारहरू समर्थन गर्दछ।

मानकीकृत निर्माण र पूर्ण निरीक्षण

प्रत्येक स्व-पङ्क्तिबद्ध आइडलर एसेम्बलीले ढुवानी अघि व्यवस्थित उत्पादन र प्रदर्शन निरीक्षणबाट गुज्र्छ। लगातार कारखाना गुणस्तरले प्रतिस्थापन आवृत्ति कम गर्न र विदेशी कन्वेयर परियोजनाहरूको लागि विश्वसनीयता सुधार गर्न मद्दत गर्दछ।

कम कुल परिचालन लागत

बेल्ट एज वेयर, म्यानुअल अलाइनमेन्ट कार्य, अप्रत्याशित डाउनटाइम र मर्मतसम्भार आवश्यकताहरू घटाएर, YUFENG Self-Aligning Idler ले बल्क सामग्री ढुवानी प्रणालीको दीर्घकालीन सञ्चालन लागत कम गर्न मद्दत गर्दछ।

कारखाना-प्रत्यक्ष प्राविधिक समर्थन

YUFENG ले पूर्ण रोलर प्रशोधन र परीक्षण सुविधाहरू सञ्चालन गर्दछ र थोक सामग्री ह्यान्डलिंग परियोजनाहरूको लागि प्यारामिटर परामर्श, रेखाचित्र अनुकूलन, कारखाना-सीधा आपूर्ति र स्थापना पछि प्राविधिक मार्गदर्शन प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

Q1: कन्वेयर लाइनहरूमा YUFENG ट्रफिंग सेल्फ-अलाइनिंग आइडलरको लागि स्थापना स्पेसिंग आवश्यकता के हो?

A1: सामान्य मिडियम-लोड खानी र सिमेन्ट कन्भेयरहरूका लागि, बोक्ने स्ट्र्यान्डमा प्रत्येक 30 मिटरमा एउटा सेट स्थापना गर्नुहोस्। लामो दुरीका ओभरल्याण्ड कन्भेयरहरू वा बलियो क्रसविन्ड हस्तक्षेपका साथ पोर्ट उपकरणहरूका लागि, अन्तराललाई 15-20 मिटरमा छोटो पार्नुहोस्, र थप रूपमा ट्रान्जिसन फ्ल्याट-ट्रफ खण्डहरूमा बेल्ट विचलन सही गर्न टाउको र पुच्छर पुलीहरूबाट 15 मिटर टाढा एक सेट मिलाउनुहोस्।

Q2: के यो आइडलरलाई मुख्य फ्रेम परिमार्जन बिना अवस्थित पुरानो कन्वेयर प्रणालीहरूमा पुन: फिट गर्न सकिन्छ?

A2: हो। मानक आधार माउन्टिंग प्वाल आयामहरूले विश्वव्यापी TD75 र DTII कन्वेयर फ्रेम मापदण्डहरू पालना गर्दछ, मुख्य कन्वेयर स्ट्रिङरलाई काटेर वा पुन: ड्रिल नगरिकन मूल फिक्स्ड ट्रफ आइडलर एसेम्बलीहरू सीधा प्रतिस्थापन गर्दछ। गैर-मानक पुरानो उपकरणहरूको लागि, हामी विद्यमान स्थापना आकारहरू मिलाउन अनुकूलित आधार कोष्ठक रेखाचित्रहरू प्रदान गर्दछौं, सिमलेस रिट्रोफिटिंग रूपान्तरणलाई समर्थन गर्दै।

Q3: YUFENG Troughing Self-Aligning Idler को लागि के नियमित मर्मतसम्भार कार्यहरू आवश्यक छ?

A3: दैनिक निरीक्षणलाई रोलर जामिङ, गाइड रोलर सतह पहिरन र फ्रेम कोटिंग पिलिङको लागि भिजुअल जाँचहरू मात्र आवश्यक पर्दछ। लचिलो रोटेशनको ग्यारेन्टी गर्न केन्द्रीय पिभोट शाफ्ट वरिपरि धुलो र सामग्री निर्माणको त्रैमासिक सफाई गर्नुहोस्। पूर्व-भरिएको बेयरिङ स्नेहन ग्रीस सामान्य कार्य परिस्थितिहरूमा 12-18 महिनासम्म रहन्छ; उच्च-तापमान निरन्तर सञ्चालन साइटहरूको लागि मात्र पूरक ग्रीसिङ आवश्यक छ।

पहिरिएका रोलरहरूलाई व्यक्तिगत रूपमा पृथक गर्न सकिन्छ र सम्पूर्ण आइडलर फ्रेम नहटाई प्रतिस्थापन गर्न सकिन्छ, मर्मत कार्यलाई धेरै सरल बनाउँदै।

Q4: चरम काम गर्ने अवस्थाहरूको लागि कुन विशेष अनुकूलित संस्करणहरू उत्पादन गर्न सकिन्छ?

A4: हामी बहु अनुकूलित अपग्रेडहरू समर्थन गर्छौं: रासायनिक खनिज र नुन सामग्रीको प्रसारणको लागि HDPE विरोधी जंग रोलर शेलहरू; भिजेको टाँसिएको अयस्क ह्यान्डलिङका लागि बाक्लो रबर लग्गिङ विङ रोलरहरू; तटीय नुन कुहिरो वातावरणको लागि पूर्ण हट-डिप जस्ती फ्रेमहरू; 70 ℃ माथि काम गर्ने सिमेन्ट क्लिंकर कन्भिइङ लाइनहरूको लागि उच्च-तापमान प्रतिरोधी बियरिङहरू; र अल्ट्रा-वाइड 1800-2000mm चौडाइ उच्च-टनेज कन्वेयरहरूको लागि भारी शुल्क प्रबलित फ्रेमहरू।

हामीलाई सम्पर्क गर्नुहोस्

यदि तपाईंको खानी, बन्दरगाह, सिमेन्ट वा धातु विज्ञान औद्योगिक परियोजनालाई स्थिर कन्वेयर बेल्ट विचलन समस्याहरू समाधान गर्न स्थिर, कम मर्मतसम्भार YUFENG ट्रफिंग सेल्फ-अलाइनिंग आइडलर आवश्यक छ भने, कृपया तपाईंको कन्वेयर बेल्ट चौडाइ, आवश्यक रोलर व्यास र साइटमा काम गर्ने अवस्था मापदण्डहरू तुरून्त हाम्रो बिक्री टोलीलाई पठाउनुहोस्।

हामी नि:शुल्क मानक उत्पादन नमूनाहरू, विस्तृत प्राविधिक रेखाचित्रहरू र नवीनतम कारखाना थोक खरीद उद्धरण 24 कार्य घण्टा भित्र प्रदान गर्न सक्छौं, भरपर्दो मेकानिकल ट्र्याकिङ कम्पोनेन्टहरू प्रदान गर्दै तपाईंको दीर्घकालीन कन्वेयर सञ्चालन लागतहरू कटौती गर्न।
